Автоматизированные системы управления:
от основ до практического применения

Автоматизированные системы управления (АСУ) стали основой современных производственных и организационных процессов. Они обеспечивают точное и надёжное управление, уменьшают влияние человеческого фактора
и способствуют стабильной работе предприятий в условиях быстро меняющихся технологий. Сочетая вычислительные средства и участие человека, АСУ помогают предприятиям эффективнее работать, быстрее адаптироваться к изменениям и достигать более высоких результатов.

В данной статье мы расскажем о назначении и функциях автоматизированных систем управления, их отличии от полностью автоматических решений, рассмотрим принципы работы и основные компоненты АСУ, а также проанализируем области применения, преимущества и перспективы дальнейшего развития.

Автоматизированная система управления (АСУ) представляет собой комплекс технических, программных и организационных средств, предназначенных для сбора, обработки информации и выработки управляющих воздействий.

В отличие от полностью автоматических систем, АСУ подразумевает замещение человека техническими средствами в выполнении определенных функций контроля и регулирования, при сохранении возможности вмешательства оператора для корректировки работы.

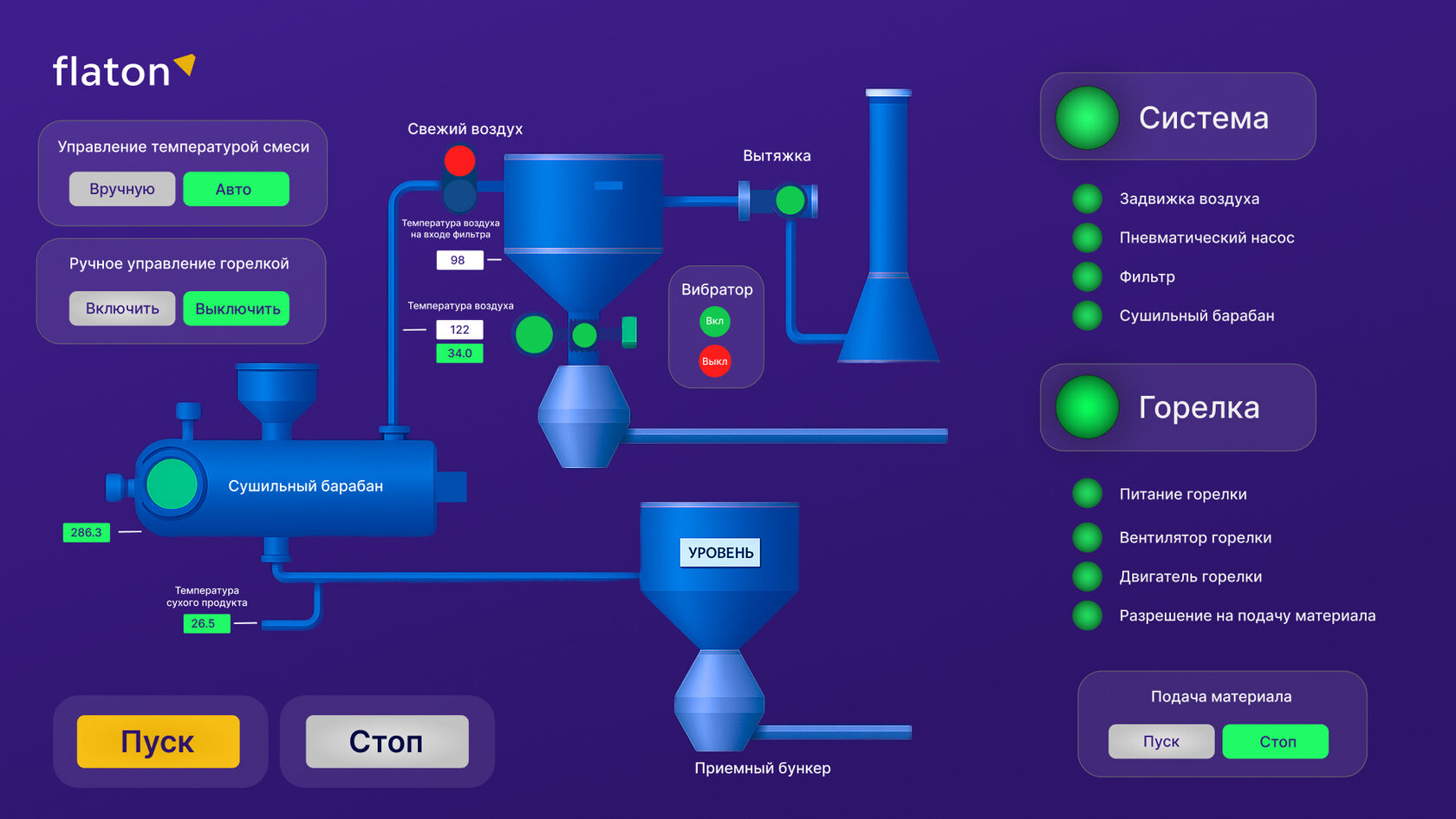

Пример функционирования АСУ на производственной линии

На производственном предприятии материал поступает на технологическую линию, где выполняется ряд операций — подача, дозировка, обработка, транспортировка и контроль качества. Все ключевые процессы находятся под управлением автоматизированной системы.

АСУ получает информацию от датчиков, установленных на оборудовании: они измеряют температуру, давление, скорость подачи, уровень заполнения, влажность и другие параметры. Система непрерывно обрабатывает
эти данные, сравнивает их с заданными нормативами и при необходимости корректирует работу исполнительных механизмов:

• регулирует подачу материала
• изменяет скорость конвейера
• включает или отключает насосы, клапаны и нагреватели.

Благодаря этому обеспечивается стабильность технологического процесса
и равномерное качество продукции.

При нормальной работе линии вмешательство оператора минимально
— он контролирует состояние системы через рабочее место (панель оператора, SCADA-интерфейс) и получает уведомления о состоянии оборудования.

Если система фиксирует отклонения — например, поступление материала
с иными физическими свойствами, повышение температуры выше допустимого уровня или сбой в одном из узлов — АСУ автоматически выполняет корректирующие действия или подаёт сигнал оператору.
В этом случае человек принимает решение о дополнительных мерах: изменяет технологические параметры, отключает участок линии или проводит ручную настройку оборудования.

Для понимания сути автоматизированных систем управления необходимо разобраться с базовой терминологией. В контексте автоматизации речь идет о целенаправленном воздействии на управляемый объект с использованием технических средств.

Ключевыми понятиями в области АСУ являются:

• Объект управления — процесс, система или устройство, поведением которого необходимо управлять
• Управляющая система — комплекс средств, осуществляющих управляющие воздействия
• Обратная связь — информация о состоянии объекта управления, поступающая в управляющую систему
• Алгоритм управления — последовательность действий для достижения заданных параметров работы

В зависимости от области применения к базовой аббревиатуре могут добавляться уточняющие обозначения. Например:

• АСУП расшифровывается как «автоматизированная система управления предприятием».
• АСУ ТП означает «автоматизированная система управления технологическими процессами».

Принципиальное отличие автоматизированных систем от автоматических заключается в степени участия человека в процессе управления.

Для лучшего понимания различий рассмотрим сравнительную таблицу:

Автоматические системы функционируют полностью самостоятельно
по заранее заданным алгоритмам, не требуя вмешательства оператора
в нормальных условиях работы. Примером может служить система регулирования температуры в холодильнике или система автопилота в самолете.

Функционирование автоматизированных систем управления (АСУ) базируется на принципах кибернетики и теории управления, где ключевым элементом является замкнутый контур с обратной связью. Работа системы представляет собой непрерывный цикл, включающий следующие этапы:

• Сбор информации. Датчики и измерительные устройства фиксируют параметры технологического процесса (температуру, давление, скорость, нагрузку и т. д.), а также текущее состояние оборудования.
• Обработка данных. Информация поступает в вычислительный комплекс (контроллер, сервер или распределённая система), где проходит фильтрацию, приведение к единому формату и сравнение с эталонными значениями.
• Выработка управляющих воздействий. На основе анализа система определяет корректирующие действия, необходимые для достижения требуемых параметров.
• Реализация управляющих воздействий. Исполнительные механизмы (приводы, насосы, регуляторы и др.) изменяют состояние объекта, замыкая контур управления.

В зависимости от уровня сложности АСУ могут решать задачи разного масштаба: от регулирования отдельных параметров до координации работы подсистем и комплексного управления технологическим процессом
с элементами планирования, оптимизации и прогнозирования.

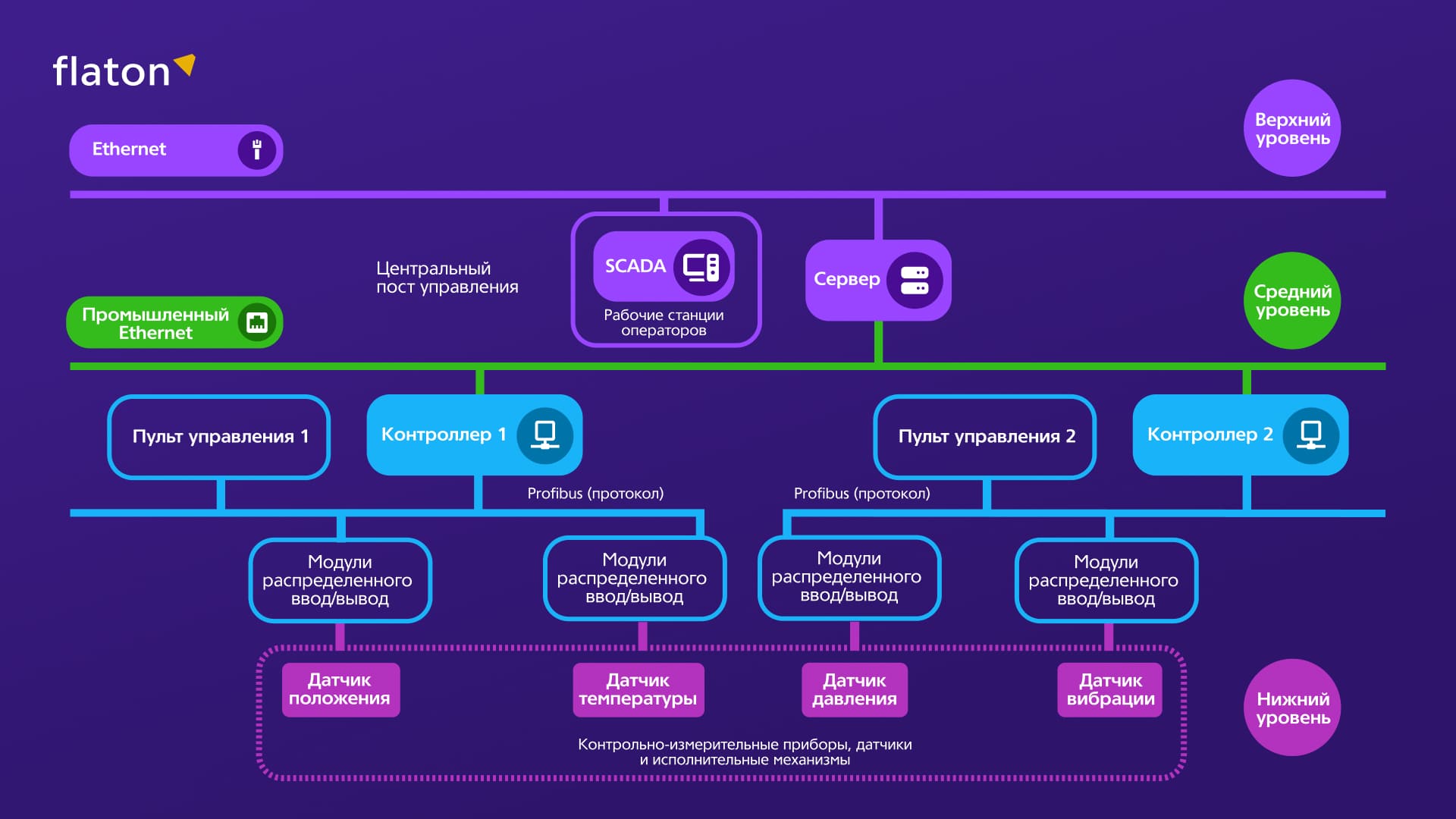

Если предыдущий раздел описывал принцип работы АСУ, то здесь важно рассмотреть её структурные элементы. Система строится на основе нескольких ключевых компонентов, взаимодействие которых обеспечивает её устойчивое и надёжное функционирование.

Датчики и измерительные преобразователи

Формируют «чувствительный слой» системы. Датчики фиксируют физические параметры (температуру, давление, расход, уровень, вибрацию, скорость вращения и др.), а преобразователи переводят их в электрические сигналы. На этом этапе определяются точность и достоверность информации,
от которых зависит эффективность управления.

Вычислительный комплекс

Центральное звено АСУ. Включает контроллеры, промышленные компьютеры, серверы и специализированные процессоры.

Здесь осуществляется:

• обработка сигналов;
• анализ данных;
• выполнение алгоритмов управления;
• формирование команд для исполнительных механизмов.

Современные системы используют распределённую архитектуру,
где обработка информации разделяется по уровням: от полевых контроллеров до серверов верхнего уровня. Это делает систему более надёжной, масштабируемой и устойчивой к отказам.

Исполнительные устройства

Замыкают контур управления и преобразуют команды в физические воздействия.

К ним относятся:

• электроприводы различных типов;
• регулирующие клапаны и заслонки;
• нагревательные и охлаждающие элементы;
• дозирующее и транспортное оборудование.

Система связи

Обеспечивает обмен данными между всеми компонентами АСУ, а также интеграцию с внешними системами и операторскими станциями. Требования к каналам связи высоки: устойчивость, быстродействие, защищённость. Именно они формируют основу единого информационного пространства предприятия.

Несмотря на растущую степень автоматизации, человек остаётся
важнейшим звеном в системе управления.

Автоматизированная система способна выполнять рутинные операции
и реагировать на стандартные изменения параметров, однако
в нестандартных и аварийных ситуациях именно оператор принимает окончательные решения.

Основные функции оператора включают:

• мониторинг состояния технологического процесса;
• корректировку параметров и уставок в зависимости от текущих условий;
• анализ нестандартных ситуаций и принятие решений, выходящих за рамки алгоритмов;
• техническое обслуживание и контроль исправности оборудования.

Особое значение человеческий фактор приобретает при возникновении аварийных ситуаций. Система может сигнализировать о нарушениях,
но выбор дальнейших действий зависит от опыта, знаний и интуиции оператора.

Современные интерфейсы «человек–машина» (HMI, Human-Machine Interface) существенно упрощают взаимодействие персонала с системой. Графические панели и SCADA-системы предоставляют оператору:

• наглядные мнемосхемы технологического процесса;
• отображение трендов и динамики параметров;
• предупреждения и аварийные сообщения;
• средства управления оборудованием (изменение уставок, запуск или остановка агрегатов, перевод системы в разные режимы).

В последние годы АСУ всё чаще интегрируются с интеллектуальными системами поддержки принятия решений, основанными на искусственном интеллекте и анализе больших данных. Такие решения помогают оператору не только быстрее реагировать на события, но и принимать более взвешенные стратегические решения.

Виды АСУ можно классифицировать по масштабу применения: от локальных систем управления отдельными агрегатами до корпоративных решений, охватывающих деятельность крупных предприятий и объединений.

Основное деление происходит между тремя ключевыми типами систем:

АСУ ТП (автоматизированные системы управления технологическими процессами) — специализированный класс систем для оперативного контроля производственных параметров в реальном времени.
Они регулируют давление, температуру, расход и другие критические показатели, обеспечивая стабильность работы оборудования.

АСУП (автоматизированные системы управления предприятием) — системы для автоматизации управленческой деятельности организаций. Охватывают планирование, учёт, финансы и другие административные функции, формируя единое информационное пространство для принятия управленческих решений.

Отраслевые АСУ — специализированные решения, адаптированные
под конкретные отрасли экономики. Сочетают функции технологического
и административного управления с учётом специфических требований отрасли.

Для наглядного понимания различий между основными типами
АСУ рассмотрим сравнительную таблицу:

Такая классификация помогает определить, какой тип системы необходим для решения конкретных задач предприятия. Часто на крупных производствах используется комплексный подход, когда разные типы
АСУ интегрируются в единую информационную систему, обеспечивая полный цикл управления от технологического уровня до стратегического планирования.

Техническое оснащение современных АСУ включает разнообразные аппаратные и программные средства, выбор которых зависит от требований, масштаба и условий эксплуатации.

Системы строятся по модульному принципу, что обеспечивает гибкость
и возможность поэтапного развития, а стандартизированные интерфейсы позволяют интегрировать оборудование разных производителей.

Основу аппаратного обеспечения АСУ составляют программируемые логические контроллеры (ПЛК), которые выполняют функции сбора данных, обработки сигналов и формирования управляющих воздействий.

Современные ПЛК обладают высокой производительностью, надежностью
и широкими коммуникационными возможностями. Они могут работать
в жестких условиях промышленной среды при повышенных температурах, вибрациях, электромагнитных помехах.

Измерительные преобразователи и датчики обеспечивают получение информации о состоянии технологического процесса. Используются различные принципы измерения: электрические, пневматические, оптические, ультразвуковые. Выбор типа датчика определяется характером измеряемой величины, требуемой точностью, условиями эксплуатации.

Исполнительные механизмы реализуют управляющие воздействия на объект управления. К ним относятся:

• Электроприводы постоянного и переменного тока
• Частотные преобразователи для регулирования скорости вращения
• Пневматические и гидравлические приводы
• Регулирующая арматура с различными типами приводов

Операторские станции обеспечивают интерфейс между человеком
и системой управления. Они оснащаются высокопроизводительными компьютерами с большими мониторами, специализированными клавиатурами и манипуляторами.

Программное обеспечение АСУ условно делится на системное и прикладное.

Системное программное обеспечение отвечает за базовую работу оборудования и инфраструктуры. Оно обеспечивает взаимодействие между аппаратными компонентами, управление потоками данных и выполнение стандартных операций.

К системному ПО относятся:

• операционные системы реального времени (RTOS)— обеспечивают детерминированное выполнение задач в условиях жёстких временных ограничений. Примером является VxWorks — промышленная RTOS от компании Wind River, используемая в системах автоматизации, авиации и телекоммуникациях, а также RTEMS— открытая платформа, применяемая в научных и космических проектах;
• драйверы устройств, обеспечивающие корректное взаимодействие контроллеров, датчиков и исполнительных механизмов по промышленным протоколам (Modbus, Profibus, CAN, OPC UA). В российской промышленности широко применяются драйверы для контроллеров Siemens SIMATIC, Schneider Modicon и отечественных ПЛК ОВЕН;
• системы управления базами данных (СУБД), аккумулирующие и структурирующие технологическую информацию для анализа и архивирования. Распространённые решения — PostgreSQL, применяемая как основная реляционная СУБД в промышленных АСУ, и InfluxDB, оптимизированная для временных рядов и потоковых данных с датчиков.

Прикладное программное обеспечение реализует алгоритмы управления конкретными процессами или задачами предприятия.

Оно включает:

• Программные модули управления технологическими установками. Эти модули обеспечивают регулирование параметров — температуры, давления, расхода, скорости и других величин. Они создаются в специализированных средах, таких как CODESYS, и выполняются на промышленных контроллерах, например Siemens SIMATIC.
• Системы управления производством (MES). Примером является отечественная MES «КАСКАД», объединяющая функции диспетчеризации, анализа производительности и формирования отчётности. Система интегрирует технологический и управленческий уровни предприятия, обеспечивая прозрачность и эффективность производственных процессов.
• Модули визуализации и интерфейсы «человек–машина» (HMI). Эти средства позволяют оператору контролировать состояние оборудования и технологических процессов. Наиболее известная платформа — WinCC (Siemens), являющаяся частью комплекса TIA Portal. Она обеспечивает визуализацию, обработку тревог и архивирование данных.
• Средства диагностики и прогнозирования. Такие приложения анализируют техническое состояние оборудования, выявляют отклонения и прогнозируют возможные отказы. Современные решения используют алгоритмы машинного обучения и элементы искусственного интеллекта, реализуя концепцию предиктивного обслуживания (Predictive Maintenance), направленную на повышение надёжности и сокращение простоев оборудования.

Создание прикладного ПО в АСУ осуществляется с использованием специализированных инструментальных сред разработки, позволяющих формировать алгоритмы управления и визуальные интерфейсы без глубоких знаний языков программирования. Такой подход ускоряет внедрение решений и облегчает адаптацию системы под конкретные производственные условия.

Система связи обеспечивает обмен информацией между различными компонентами АСУ, а также взаимодействие с внешними системами. Используются различные среды передачи данных: медные кабели, оптоволоконные линии, радиоканалы, спутниковая связь.

Выбор определяется расстояниями между объектами, требованиями
кскорости передачи данных, условиями прокладки линий связи.

Промышленные сети передачи данных строятся с использованием стандартных протоколов: Ethernet, Profibus, DeviceNet, Modbus, CAN
и других. Эти протоколы обеспечивают надежную передачу данных
в условиях промышленных помех, возможность подключения большого количества устройств, детерминированное время доставки сообщений.

Беспроводные технологии находят все более широкое применение в АСУ, особенно для объектов, где прокладка кабельных линий затруднена
или экономически нецелесообразна. Используются технологии WiFi, ZigBee, LoRa, сотовая связь различных поколений.

Автоматизированные системы управления находят применение практически во всех отраслях экономики — от промышленности и транспорта
до энергетики и ЖКХ. Их универсальность объясняется способностью адаптироваться к специфическим требованиям конкретной сферы.

В промышленности

Это наиболее развитая область применения АСУ. Здесь системы обеспечивают как регулирование отдельных параметров технологических процессов, так и комплексное управление целыми производственными комплексами.

• В машиностроении АСУ управляют обработкой металлов, сборочными линиями и роботизированными комплексами.
• В химической промышленности они поддерживают строгие параметры температуры, давления и концентрации, обеспечивая безопасность и качество продукции.
• В пищевой отрасли автоматизация направлена на контроль переработки сырья, соблюдение санитарных норм и прослеживаемость готовой продукции.

Отдельного внимания заслуживает внедрение MES-систем (Manufacturing Execution Systems), которые связывают уровень управления технологическими процессами и уровень корпоративного планирования.

Пример из практики: на металлургическом предприятии с непрерывным циклом производства встал вопрос о повышении точности контроля состава и объёмов сырья без остановки оборудования и дорогостоящей модернизации.

Решением стало внедрение MES-платформы с использованием микросервисной архитектуры: бизнес-логика была вынесена в web-приложение, а обработка данных организована в режиме реального времени.

Такой подход позволил обеспечить масштабируемость системы, снизить нагрузку на старую инфраструктуру и добиться стабильности работы
при высоких производственных темпах.

В транспортной сфере

АСУ активно применяются для организации перевозок и управления транспортными потоками.

• В железнодорожной отрасли они обеспечивают автоматизированное расписание движения поездов, контроль технического состояния подвижного состава и управление стрелочными переводами.
• В авиации АСУ применяются в системах диспетчеризации, навигации и обеспечения безопасности полётов.
• В автомобильном транспорте автоматизированные системы используются для управления городским движением, регулирования светофоров и мониторинга пассажирских перевозок.

Такие решения позволяют снизить вероятность аварийных ситуаций, повысить эффективность логистики и обеспечить бесперебойность транспортных процессов.

У нас был опыт разработки веб-сервиса по отслеживанию грузов
с использованием специализированных датчиков, который обеспечивает контроль местоположения и состояния перевозимых товаров в режиме реального времени.

В ЖКХ и энергетике

В жилищно-коммунальном хозяйстве автоматизированные системы применяются для управления инженерными сетями и ресурсами: водой, теплом, электричеством.

Диспетчерские центры координируют работу коммунальных служб
и контроль потребления. В многоквартирных домах АСУ отвечают за работу лифтов, вентиляции, освещения и систем безопасности. Концепция «умный дом» интегрирует все эти элементы, обеспечивая комфорт
и энергосбережение.

В отрасли используются многоуровневые системы управления, охватывающие генерацию, передачу и распределение электроэнергии.

Центральное место занимает автоматизированное диспетчерское управление, которое поддерживает баланс производства и потребления.

В области возобновляемой энергетики специализированные АСУ обеспечивают эффективную работу солнечных и ветровых электростанций при изменяющихся погодных условиях.

Внедрение автоматизированных систем управления даёт организациям ощутимый комплексный эффект, часто превышающий первоначальные инвестиции. Автоматизация затрагивает экономику, технические характеристики и организацию работы предприятия, повышая его конкурентоспособность.

АСУ позволяют сокращать издержки за счёт оптимизации использования сырья, энергоресурсов и оборудования. Снижается доля брака, растёт производительность, ускоряется оборачиваемость капитала. Автоматизированный учёт повышает прозрачность финансовых операций
и минимизирует потери.

Системы обеспечивают более точное и стабильное поддержание параметров процессов, чем ручное управление. Адаптивные алгоритмы учитывают взаимное влияние факторов и автоматически подстраиваются
под изменяющиеся условия. Прогнозирующие функции помогают предупреждать аварии и планировать обслуживание.

Автоматизация снижает влияние человеческого фактора, предотвращает ошибки операторов и обеспечивает соблюдение технологических регламентов. Стандартизация процедур и документирование действий повышают дисциплину и управляемость. Дополнительно внедряются обучающие модули, позволяющие персоналу безопасно осваивать новые технологии.

Развитие автоматизированных систем управления напрямую связано с цифровой трансформацией экономики и общества. Современные тренды — Индустрия 4.0, промышленный интернет вещей (IIoT), киберфизические системы (CPS) и концепция «умного производства» — определяют вектор развития АСУ. Новые технологии позволяют создавать комплексные интеллектуальные платформы, охватывающие все аспекты деятельности предприятия.

Интернет вещей (IoT) и промышленный интернет вещей (IIoT) позволяют включить в систему управления миллионы датчиков и сенсоров, фиксирующих состояние оборудования, технологических процессов
и внешней среды.

• Беспроводные сенсорные сети обеспечивают сбор данных из труднодоступных мест без прокладки кабелей.
• Автономные миниатюрные датчики способны работать годами без обслуживания.
• Облачные сервисы позволяют анализировать огромные объёмы информации, поступающие от множества устройств.
• Граничные вычисления (Edge Computing) обеспечивают обработку критически важных данных прямо на месте, без задержек на передачу в облако.

В результате повышается точность мониторинга, сокращается время реакции на изменения и становится возможным предиктивное управление оборудованием.

Внедрение технологий Интернета вещей находит широкое применение в управлении материальными потоками и складской логистике.
Одним из реализованных нами проектов стала разработка приложения для терминалов сбора данных, обеспечивающего взаимодействие с ERP-системой и автоматический контроль движения товаров.

ИИ и методы машинного обучения превращают АСУ в адаптивные системы, способные к самообучению.

• Нейронные сети позволяют управлять сложными нелинейными объектами, где трудно построить классические модели.
• Глубокое обучение выявляет скрытые закономерности в больших массивах данных и формирует оптимальные стратегии управления.
• Компьютерное зрение автоматизирует контроль качества продукции, диагностику оборудования и мониторинг безопасности.
• Экспертные системы аккумулируют опыт специалистов и помогают принимать решения в сложных ситуациях.
• Системы поддержки принятия решений (DSS) предоставляют руководителям аналитическую информацию для выбора оптимальной стратегии развития.

ИИ-разработка является одним из ключевых направлений развития автоматизированных систем управления. Внедрение подобных решений делает АСУ интеллектуальными, устойчивыми и способными к самообучению.

Для небольших локальных систем достаточно одного специалиста, совмещающего функции оператора и наладчика. Крупные распределённые системы требуют отдельной службы эксплуатации с операторами, инженерами и системными администраторами.

Да, для этого используют преобразователи интерфейсов, шлюзы протоколов или накладные датчики. Это позволяет подключить старое оборудование
к современным системам, хотя иногда требует дополнительных затрат.

Основные риски связаны с техническими сбоями, сопротивлением персонала и киберугрозами. Снижаются они за счёт резервирования, обучения сотрудников и применения средств информационной безопасности.

Оборудование обновляют примерно раз в 7–10 лет, программное обеспечение — каждые 3–5 лет. Поэтапная модернизация помогает распределить расходы и минимизировать риски.

Да, существуют типовые АСУ и облачные сервисы, которые внедряются быстрее и дешевле индивидуальных проектов. Для простых задач подойдут конструкторы систем автоматизации с визуальной настройкой.

Система автоматически выполняет защитные действия: останавливает оборудование, включает сигнализацию, переключает на резерв. Оператор подключается при нестандартных сценариях.

Это ручное управление, частичная автоматизация отдельных операций или аутсорсинг функций управления. Такие подходы применимы для небольших или специфичных производств.
